产品简介
智能变电站遵从IEC61850规约，站内的电压、电流在采集模块中进行AD采样，通过光纤将采集量传送至合并单元(MU)，合并单元将合并后的信号按IEC61850-9-1/2、IEC60044-8规约传送至光数字继电保护装置，此外，智能变电站采用GOOSE报文通过网络传输开关量信号，通过智能终端操作传统断路器，对断路器进行跳合闸操作。

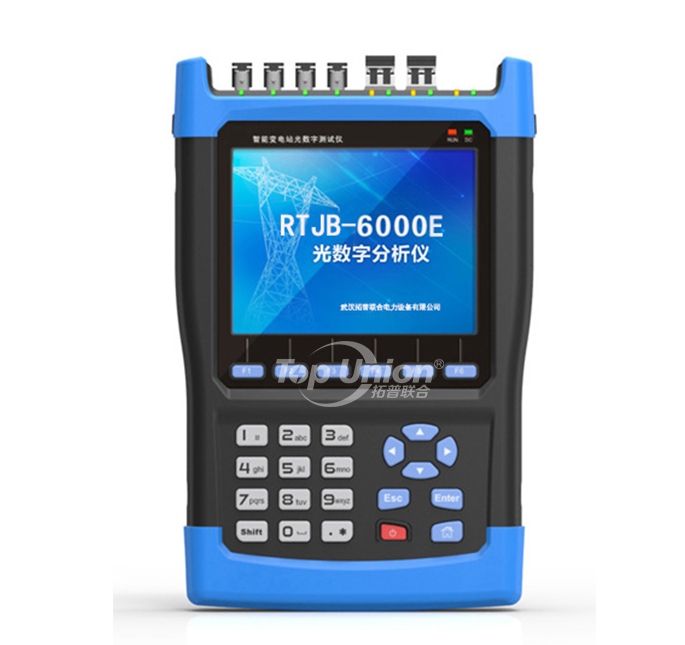

RTJB-6000E手持式光数字继电保护测试仪是基于IEC61850标准开发的，广泛适用于110kV及以上电压等级智能变电站/数字化变电站光数字式继电保护装置的快速简捷测试、MU输出信息快捷监测以及遥测、遥信量快捷监测。
产品别称
光数字继电保护测试仪,手持式数字信号分析仪,手持光数字网络协议分析仪，光数字继电保护测试仪
产品特点
1）RTJB-6000E支持IEC61850智能变电站中过程层和间隔层的通信规约，可以接入数字变电站的过程层和间隔层之间的任意网络节点，接收或发送网络报文。RTJB-6000E支持以下的规约标准：IEC61850-9-2、IEC61850-9-1、IEC60044-8（FT3和FT3扩展）、GOOSE、IRIG-B、IEEE1588，并且可以导入解析标准的SCL配置文件；
2）支持同时两路光串口报文接收，或同时两路光网口报文收发；
3）支持常用采样率的SMV报文收发：4kHz、12.8kHz；
4）接收及发送IEC61850-9-1/2光数字报文时，单帧报文ASDU数目1~8可选；
5）接收及发送IEC60044-7/8（FT3）光数字报文时，传输速率2.5Mbps/5Mbps/10Mbps可选；
6）接收及发送IEC60044-7/8（FT3扩展）光数字报文时，传输速率5Mbps/10Mbps可选；
7）支持SMV、GOOSE报文监测，可对报文进行丢帧、错序等异常统计。具有遥信、遥测量监测功能，遥测量可采用表格、波形、矢量图、序量等方式进行监测；
8）支持2个待核相的合并单元数据实现二次核相，也可是一个合并单元的不同通道组数据。选一路电压作为基准，显示待核相电压组别的幅值、相位、频率及幅值差、相位差等信息作为核相参考，可检验同侧电压相序、有效值是否正确，不同侧电压有效值、相位关系是否正确；
9）支持直流法测试光数字电压、电流互感器、变压器的极性；
10）支持报文监测以及报文录波（标准pcap格式）；
11）可以模拟合并单元（MU）输出IEC61850-9-1/2、IEC60044-7/8光数字报文，对光数字继电保护装置进行测试。支持同时过滤接收多个控制块，支持电压电流输出测试，8路电压8路电流可映射至多个采样值控制块同时输出；
12）支持SMV多个状态按预先设定序列输出测试，最大状态数可达10个。测试结果清晰明了，GOOSE动作以试验结果列表方式给出；
13）支持IRIG-B以及IEEE1588对时方式，提供时间同步以及查看时钟源时间功能；
14）支持光功率测量，测量范围：-31dbm~-14dbm，可测量光波长：1310nm；
15）支持变电站全站系统配置文件（SCL）导入以提取需要的装置实例配置信息，完成测试配置。可导入一个或多个变电站全站配置文件至SD存储卡上，使用时用户不需要再对装置APPID、MAC地址、通道信息等作手动设置。
16）大屏幕图形彩色液晶显示，直观友好的界面菜单，信息详细直观、按键操作方便易用；
17）采用电池供电，方便携带使用，正常情况下，一次充满电后可正常使用6小时以上。
技术参数
1. 尺寸及重量 172mm（W）×261mm（H）×64mm（D）
重量 ≤1.71Kg
2. 电源
电源配置 | 参数 |
内置电池组 | 11.1V 4400mAh锂电池组 |
电源适配器 | 输入 AC 100～240V、50/60Hz |
输出 DC 15V、3A | |
充电时间 | 电池充满需要4～6个小时（DC指示灯由闪烁到常亮），建议新电池前3次充电时间大于12小时 |
工作时长 | 一次充满电可连续工作8小时以上 |
3. 环境
海拔高度：≤1000m
环境温度：-5～45℃
存储温度：-25～70℃
相对湿度：5% ～95%
存储湿度：≤85%
大气压强：86kPa～106kPa
4. 光纤接口
光纤类型 | 波长 | 发送功率 | 接收灵敏度 |
多模光纤、ST接口 | 850nm | 不小于-15dBm | 不小于-30dBm |
LC接口 | 1310nm | 不小于-20dBm | 不小于-30dBm |
5. 功耗 整机功耗 ≤8W
6. 电磁兼容性
试验项目 | 严酷等级 | 参考标准 |
静电放电抗干扰度 | 4级 | GB/T 17626.2-2006 |
射频电磁场抗干扰度 | 3级 | GB/T 17626.3-2006 |
电快速瞬变脉冲群抗干扰度 | 4级 | GB/T 17626.4-2008 |
抗震荡波抗干扰度 | 3级 | GB/T 17626.12-1998 |
7. 性能指标
1） 动态画面响应时间< 1s
2） 遥测信息响应时间< 1s
3） 遥信变化响应时间< 1s
4） 传输距离＞1km，输出精度0.5级
5） SMV发送时间均匀性最大偏差<3us
6） 40.0Hz～70.0Hz范围内，采样值SV电压在0.01Ue～2Ue范围内测量精度优于0.05%，相位精度优于0.01°；采样值SV电流在0.01Ie～40Ie范围内测量精度优于0.05%，相位精度优于0.01°；频率测量精度内优于0.002Hz
7） 接收GOOSE 事件的分辨率＜1ms
8） 支持IRIG-B码对时，对时误差不大于 1us
9） 光功率测量范围：-31dbm～-14dbm，可测量光波长：1310nm
10） 支持标准SCL文件导入，提取需要的装置实例配置信息
