一、产品概况：

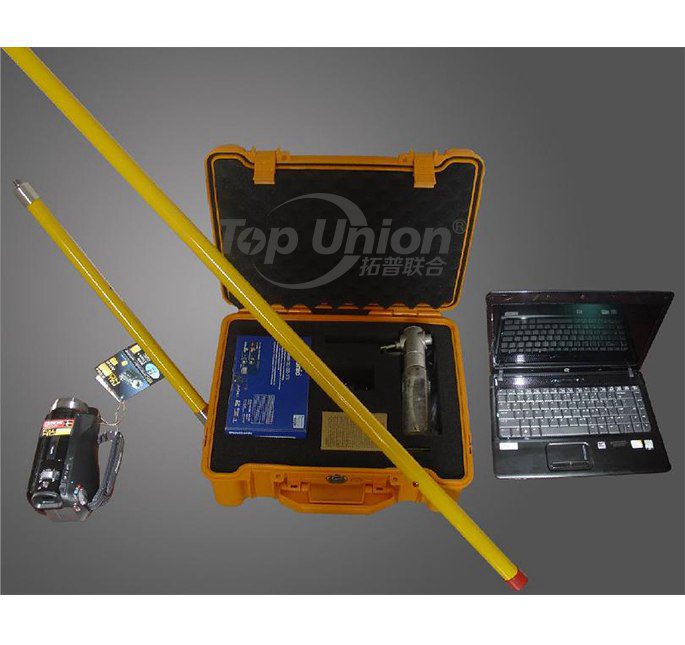

      RTZS-5000复合绝缘子憎水性带电检测仪填补我国复合绝缘子憎水性在线检测领域空白的新型产品。结构简单，操作方便，判断准确，适合于在线检测110kV及以上电压等级的输电线路复合绝缘子的憎水性状况带电检测，也适用于各种复合绝缘子及硅橡胶的憎水性检测实验和出厂检测，还适用于磁绝缘子RTV喷涂材料的憎水性检测。

二、检测原理：

      依据瑞典输电研究所（STRI）的喷水分级法进行复合绝缘子憎水性状态的判断。基于先进的数字图像处理技术，通过提取憎水性图片的信息熵、种子率、频谱幅值均值等灰度信息，水珠或水迹的形状系数和面积百分比等对复合绝缘子的憎水性状态进行客观判断。

三、产品功能：

1. 带电检测各种复合绝缘子的憎水性

2. 检测硅橡胶及RTV喷涂材料的憎水性

3. 自动准确分析憎水性等级

4. 记录每次检测的各种数据及图形

5. 可查询每次及每串绝缘子的检测记录

6. 自动判断憎水性发展趋势

7. 分析判断耐污闪，耐湿闪性能

8. 为检修和选型提供科学依据

四、产品特点：

■ 采用喷水分级法（HC分级法）

■ 在线检测，不需要停电

■ 装置小巧，携带方便，便于野外作业

■ 经验与科学判断相结合

■ 操作简单，判断准确

■ 电气安全性能高

五．检测方法：

 采取塔上、地面相结合的检测方式。

 工作人员上塔，对靠近接地侧的1～3个伞裙进行定量喷水雾，同时用数码拍摄装置对喷水后的复合绝缘子伞群进行图像拍（照）。

 回到地面后，将拍摄到的数码图像输入到便携式微型计算机中，利用憎水性分析软件分析复合绝缘子的憎水性状况。
