电    源

DC 9V 锌锰干电池 R14S 1.5V 6节；可连续待机300小时

测量方式

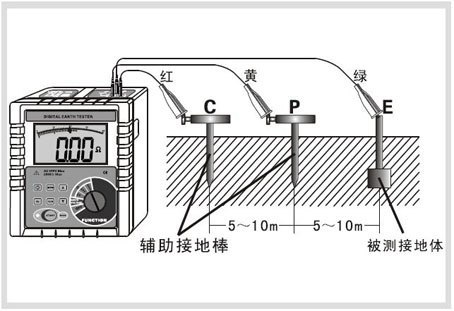

精密三线测量、简易两线测量

测量方法

接地电阻：额定电流变极法，测量电流3mA Max，820Hz；对地电压：平均值整流

数据模式

平均值、最大值、最小值

线阻校验

避免因测试线未完全插入仪表接口或接触不良或用户更换加长测试线等引起的误差，

使接地电阻测量更准确。

显示模式

4位超大LCD显示，蓝屏背光，LCD尺寸：128mm×75mm；显示域：124mm×67mm

测量指示

测量中LED闪烁指示，LCD倒计数显示

接地电阻

量程：0.01Ω～2000Ω；分辨力：0.01Ω；精确度：±1%rdg±3dgt

接地电压

量程：0～600V AC；分辨力：1V；精确度：±1%rdg±3dgt

仪表尺寸

高宽厚：215mm×190mm×95mm

测试线长

3条：红色20m，黄色10m，绿色5m各1条

简易测试线

2条：红色1.6m，绿色1.6m各1条

辅助接地棒

2根：φ10mm×150mm

测量时间

对地电压：3次/秒；接地电阻：5秒/次

测量次数

5000次以上(20Ω档测量10Ω，测1次，停25秒再测)

线路电压

测量对地电压：AC 600V以下测量

RS232接口

具有RS232接口，软件监控，存储数据可以上传电脑，保存打印

通 讯 线

RS232通讯线1条，长1.5m

数据存储

400组，闪烁显示“FULL”符号表示存储已满

数据保持

数据保持功能：“HOLD”符号显示

数据查阅

数据查阅功能：“READ”符号显示

溢出显示

超量程溢出功能：“OL”符号显示

报警功能

测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示

电池电压

当电池电压降到约7.8V时，电池电压低符号“   ”显示，提醒更换电池。

功    耗

背光：25mA Max；待机: 25mA Max(背光关闭)； 测量：70mA Max(背光关闭)

质    量

1443g(含电池)

工作温湿度

-10℃～40℃；80%rh以下

存放温湿度

-20℃～60℃；70%rh以下

过载保护

接地电阻：E-P、E-C各端口间AC 280V/3秒

绝缘电阻

10MΩ以上(电路与外壳之间500V)

耐    压

AC 3700V/rms(电路与外壳之间)

电磁特性

IEC61010-4-3，无线频率电磁场≤1V/m

适合安规

IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V

随机附件

仪表：1件；接地针：2件；测试线：3件；简易测试线：2件；RS232通讯线：1根；光盘：1件；仪表袋：1件
