GIS组合电器的试验设备选型解决方案

一、GIS的试验项目

GIS的主要电气试验项目如下:

项目

要求

 推荐试验设备

说明

测量主回路的导电电阻

不超过产品技术条件规定值的1.2

RTHL-200A智能回路电阻测试仪


密封性试验

气室年漏气率不大于1%

RTWG-II 高精度sf6气体检漏仪

采用局部包扎法测量,如无法采用局部包扎法,可使用定性检漏法,但仪器灵敏度不低于1*10负六次方

测量SF6气体含水量

灭弧室不大于150μL/L

非灭弧室不大于250μL/L

RTWS-242 sf6气体微量水分测试仪

在充气24h后进行

内部各元件的试验

对能分开的元件,应按GB50150-1996进行相应的试验,试验结果应符合规定要求

具体试验项目详见锐拓普电力产品列表


断路器的操动试验

断路器的机械特性试验应按产品技术条件的要求

RTGC-8A断路器机械特性测试仪


主回路的耐压试验

耐压试验的程序和方法应按DL573要求,只进行对地耐压试验,试验电压值按出厂试验电压的80%

RTXZ系列变频串联谐振耐压测试仪


二、GIS主回路导电电阻的测量

1.试验目的

测量主回路导电电阻的主要目的是检查主回路中的连接和触头接触情况。

2.试验方法

测量时,通常通以较大的直流电流(≥100A),采用电流——电压法进行测量,其方法如下。

1)利用接地隔离开关测量回路的电阻值

2)解开接地铜带测量回路的直流电阻

上述测量方法也适用于SF6断路器等进行不拆头测量断路器主回路电阻。

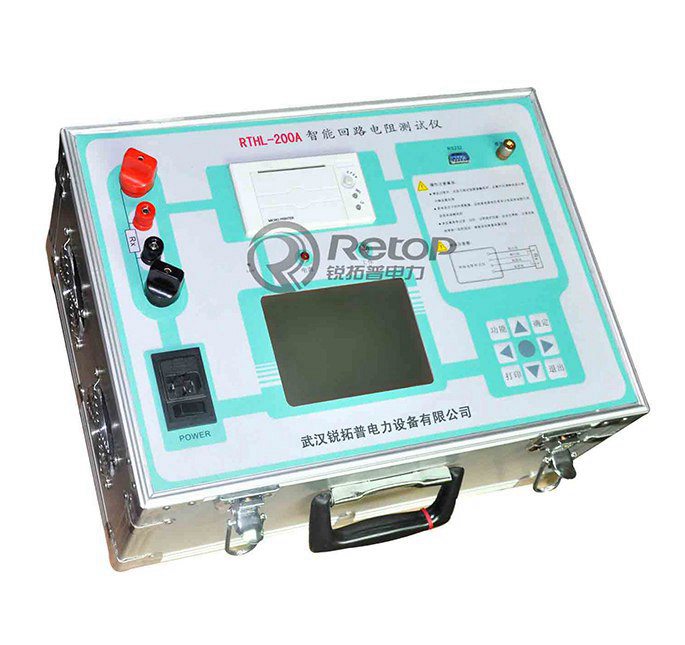

RTHL-200A智能回路电阻测试仪

3.试验注意事项

1)避免接线带来的误差。若电压表接在PV1的位置会带来误差,因为此时被测的电阻包含了两个接粗电阻,显然测量结果偏大,因此电压表应接在PV的位置。

2)分段测量。在母线较长并且有多路出线的情况下,应尽可能分段测量,这样能有效地找到缺陷的部位。

三、主回路的耐压试验

1.试验目的

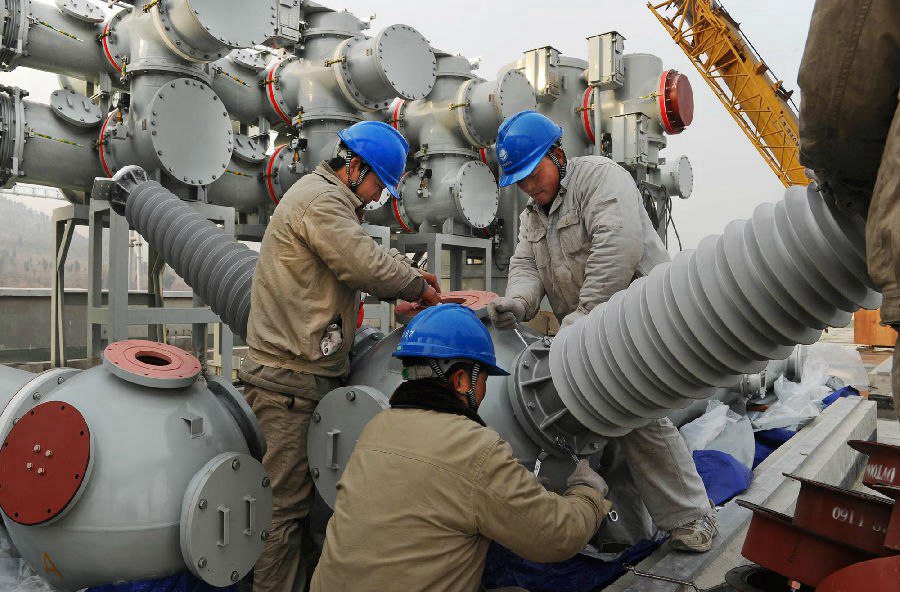

1)通常GIS是分单元运输,运到现场后要重新组装,这样就有可能出线连接不当或错误装 配的情况。安装时,容器或绝缘隔板可能受到异物污染,如空气中的尘埃、潮气、化学烟雾、金属粉末,装配时连接件上的金属切削丝,甚至有工具遗忘在装置中 等,这些都是影响GIS绝缘性能的隐患,必须检查出并予以消除。

2)检查运输中造成的损伤

GIS单元在运输中可能会受到意外碰撞,造成外壳或绝缘件受损,元件移位或脱落等,这些都会造成严重后果。

               RTXZ系列变频串联谐振耐压测试仪

2.试验方法

目前公认的现场试验方法使工频耐压试验。由于组装后GIS试品电容较大,通常可达2~4nF(管道充气电缆的电容更大,估计可达60nF/km)。因此,一般变压器的容量,常难以满足试验要求,通常采用串联谐振耐压方法。
