一、交流耐压试验的目的和意义

交流耐压试验的电压、波形、频率和被试品绝缘内部的电池状态均与实际运行状况一致，且试验电压略高于内过电压的数值，因此能有效地发现电气设备主绝缘缺陷。尤其对发现旋转电机定子槽部的绝缘缺陷，比直流耐压试验更有效。

交流耐压试验室鉴定电气设备绝缘强度的最严格、最直接和最有效的方法之一，它对判断电气设备能否投入运行具有决定性的意义，也是保证电气设备绝缘水平，避免发生绝缘事故的重要手段。

交流耐压试验不能发现绕线式电气设备的纵绝缘缺陷。

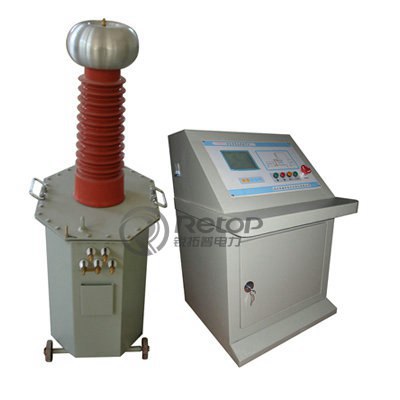

RTYD-3000 智能工频耐压试验装置

二、交流耐压试验的注意事项

1.交流耐压试验前，应将被试设备的外绝缘表面擦揩干净，对充油电气设备应按有关规定将油禁止一段时间，以排除内部可能残存的空气。

2.由于交流耐压试验属于破坏性试验，因此必须在所有绝缘试验项目(如绝缘电阻、直流泄漏电流、介质损耗因数、绝缘油电气强度或SF6气体含水量等)试验合格后才能进行交流耐压试验。

3.在升压过程中，电压上升缓慢，而电流急剧上升，这可能是由于被试设备存在短路或类似短路的情况所致，也可能是被试设备容量过大或接近谐振所致。

4.在升压过程中，电流下降，电压基本不变或由下降趋势，这可能是由于使用负载过大、电源容量不够所致，应改用大容量电源。

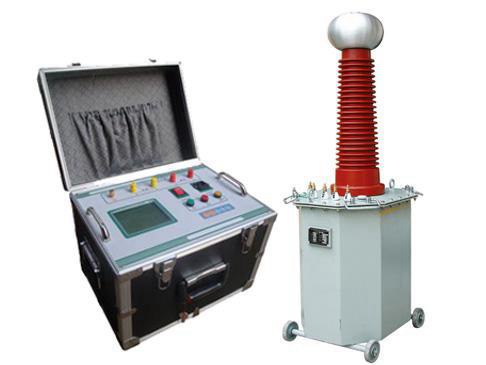

RTYD3000  智能程控工频耐压试验装置

三、使用结果的分析判断

1.被试设备一般经过交流耐压试验，在规定的持续时间内不发生击穿现象，且主绝缘没有下降现象，便认为合格，反之为不合格。

2.当被试品为有机绝缘材料时，试验后应立即触摸其表面，如发现普遍或局部发热，则认为绝缘不良，应处理后再做耐压试验。

3.耐压试验应进行绝缘电阻测量，耐压前后的绝缘电阻值不应有明显差别。

4.在试验过程中，若因空气湿度外绝缘表面脏污等原因，引起外绝缘表面滑闪放电或空气放电，则不应认为不合格。在经过清揩、干燥等处理后在进行试验，已做出正确结论。

5.对10~35kV等墙套管及母线支持绝缘子等进行交流耐压试验时，可能在瓷套表面(尤其是套管法兰附近)发生强烈的放电现象，只要不发生线段对地的闪络或击穿，可以认为耐压合格。

6.油浸式电力变压器在进行交流耐压试验过程中，如果发现内部有放电声，经重复试验仍未消失，则应进行吊芯检查或对变压器油进行处理后再做耐压试验，已做出正确结论。
