一、试验的目的与要求

1.油断路器

(1)多油断路器。主要进行合闸对地耐压试验，考验套管、拉杆对地的绝缘强度。

(2)少油断路器。除了进行合闸对地接地耐压试验，考研支持瓷套、拉杆对地的绝缘强度外，还要进行分闸极间耐压试验，即断口一端接地，另一端加压，主要考验断口间的绝缘强度。

2.SF6断路器

(1)落地罐式。这种型式的SF6断路器，其充气外壳是接地的金属体，一般在运抵现场后组装充气，如有杂质或因运输中内部零件发生位移将改变原设计的电场分布。组装后进行现场耐压试验能够发现隐性缺陷。故DL/T 596-1996规定，对落地罐式SF6断路器在现场要进行合闸对地及断口间的耐压试验。断口试验时，应在分闸状态两端轮流加压，一端加压时，另一端接地。

(2)瓷柱式。瓷柱式SF6断路器，外壳是瓷套，对地绝缘强度高。变开距的瓷柱式SF6断路器，其断口开距大，根据现场经验，未做耐压试验也未发生问题。所以DL/T596-1996耐压试验要求。对定开具的瓷柱式SF6断路器，其断口间隙较短，如有杂质或毛刺存在，会在耐压试验时被老炼性试验清除，故DL/T596-1996规定要求在其断口间进行现场耐压试验。

二、试验方法

耐压试验时，可施加工频交流电压或操作冲击电压，由于现场条件的限制，通常采用交流耐压方法，其试验电压为出厂试验电压值的80%。

在现场交流耐压试验的升压过程中，SF6断路器内部如有微量杂质或毛刺存在，可能发生所谓老炼性闪络，即在未达到规定试验电压值前试验电源跳闸，这是允许的（这种老炼性闪络可能发生在升压过程的各个阶段，也可能多次出 现），所以施加交流试验电压时需逐步递增，先升到相电压，停留15min，再增至线电压停留3min，然后增到试验电压值下耐压1min。如无异常，最后 再由零直接升压至试验电压值下耐压1min，如无异常即认为合格。

三、试验装置的选择

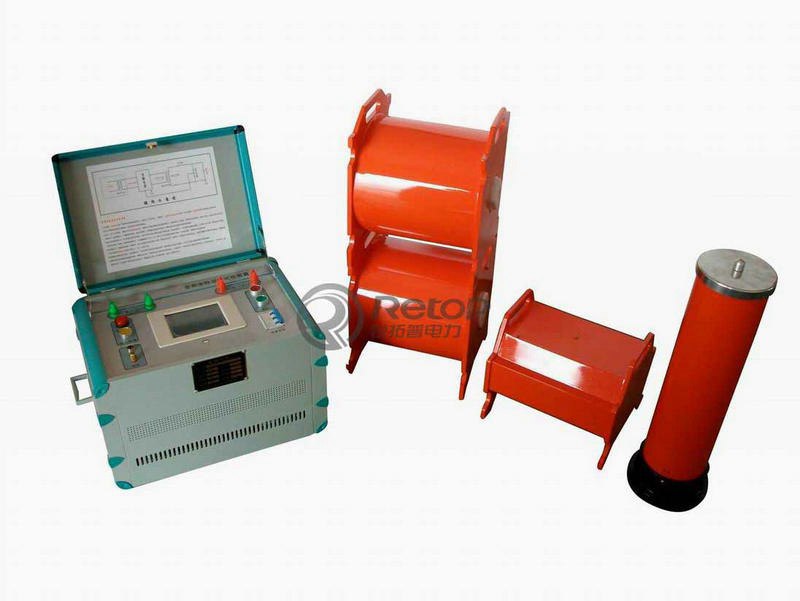

变频串联谐振耐压试验装置
