一、土壤电阻率的定义及影响因素
1.土壤电阻率是以边长为25px的正方体的土壤电阻值来表示的，其单位Ω·m或Ω·cm。
接地网的接地电阻与接地网面积的平方根成反比，而与土壤电阻率成正比。
2.影响土壤电阻率的因素
接地网的设计主要以土壤电阻率为依据，又以实测值为准。由于土壤电阻率在不同季节呈现出来的数值不一样，根据测量时的季节，土壤的干燥程度，把测量数值乘上季节系数ψ。
另外，还要注意地下管道、电缆等影响，经理不要把这些区域作为测量点。
二、土壤电阻率的测量方法与接线
1.测量方法

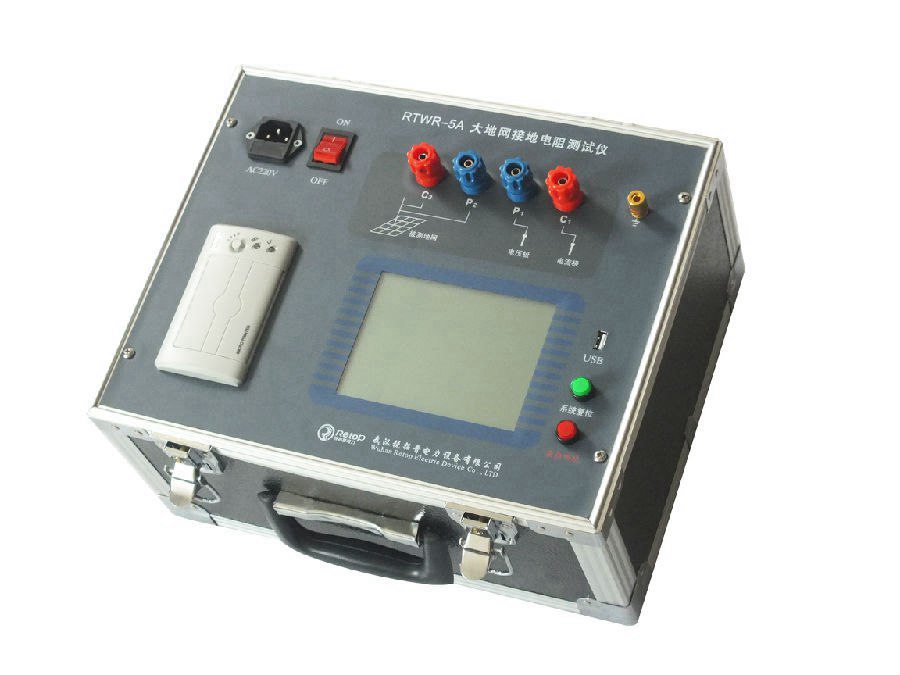

在需要测量土壤电阻率的地方埋入集合尺寸为已知的接地体，用测量接地电阻的方法，测出其接地电阻，然后计算出该处的土壤电阻率。
用三极法测量时，电压极与电流极和被测预埋接地体之间均相距20m即可。
2.注意事项
当用三极法测量土壤电阻率时，接地体附近的土壤起着决定性作用，它很大程度上反映了接地体附近的土壤电阻率。同时要求接地体与土壤的接触一定要牢固、紧密。
接地装置的季节系数ψ值
接地类型 | 接地极型式 | 埋入深度(m) | 季节系数 |
工作接地、保护接地 | 水平 | 0.5 | 4.5~6.5 |
0.8 | 1.6~3 | ||
垂直 | 0.8 | 1.4~2 | |
防雷接地 | 水平 | 0.5 | 1.4~1.8 |
2.5~3.0(深埋接地体) | 1.0~1.1 | ||
垂直(长度为2~3m) | 0.5 | 1.2~1.4 | |
0.8~1.0 | 1.15~1.3 | ||
2.5~3.0(深埋接地体) | 1.0~1.1 |
土壤和水的电阻率参考值
类 别 | 名称 | 电阻率近似值 | 不同情况下电阻率的变化范围(Ω·m) | ||
较湿时 (一般地区、多雨区) | 较干时 | 地下含盐碱时 | |||
土 | 陶瓷土 泥炭、泥炭岩、沼泽地 捣碎的土碳 黑土、田园士、陶土、白垩土 粘土 砂质粘土 黄土 含沙粘土、黏土 河滩中的砂 煤 多石土壤 上层红色风化黏土、下层红色页岩 表层土夹石、下层烁石 | 10 20 40 50 60 100 200 300 —— —— 400 500(30%湿度) 600(15%湿度) | 50~20 10~30 —— 30~100 30~100 30~100 100~200 100~1000 300 350 —— —— —— | 10~100 50~300 —— 50~300 50~300 80~1000 250 1000以上 —— —— —— —— —— | 30~10 3~30 —— 10~30 10~30 10~30 30 30~100 —— —— —— —— —— |
砂 | 砂、沙硕 | 1000 | 250~1000 | 1000~2500 | |
砂层深度大于10m，地下水较深的草原，地面黏土深度不大于1.5m底层多岩石 | 1000 | —— | —— | —— | |
岩 石 | 烁石，碎石 多岩山地 多岗岩 | 5000 5000 20000 | —— —— —— | —— —— —— | —— —— —— |
混 凝 土 | 在水中 在湿土中 在干土中 在干燥的大气中 | 40~55 100~200 500~1300 12000~18000 | |||
矿 石 | 金属矿石 | 0.01~1 | —— | —— | |
水 | 海水 潮水、池水 泥水、泥岩中的水 泉水 地下水 溪水 河水 污秽水 蒸馏水 | 1~5 30 15~20 40~50 20~70 50~100 30~280 300 1000000 | —— —— —— —— —— —— —— —— —— | —— —— —— —— —— —— —— —— —— | —— —— —— —— —— —— —— —— —— |
