一、试验目的

新油可能由于提纯、运输、保管不当而影响其电气强度。运行中油受气候、环境、电场、杂质等作用使其电气性能劣化。因此需要通过油耐压试验检查油的电气强度。

二、试验设备

(1)油杯。试验用油杯的标准电极为一对黄铜材料圆形平板电极直径25mm，极距2.5mm。两电极轴心线应对准，保持水平。油杯用玻璃或瓷做成容量250ml。

(2)耐压试验装置。与交流耐压相同。也可以用专用绝缘油耐压试验器

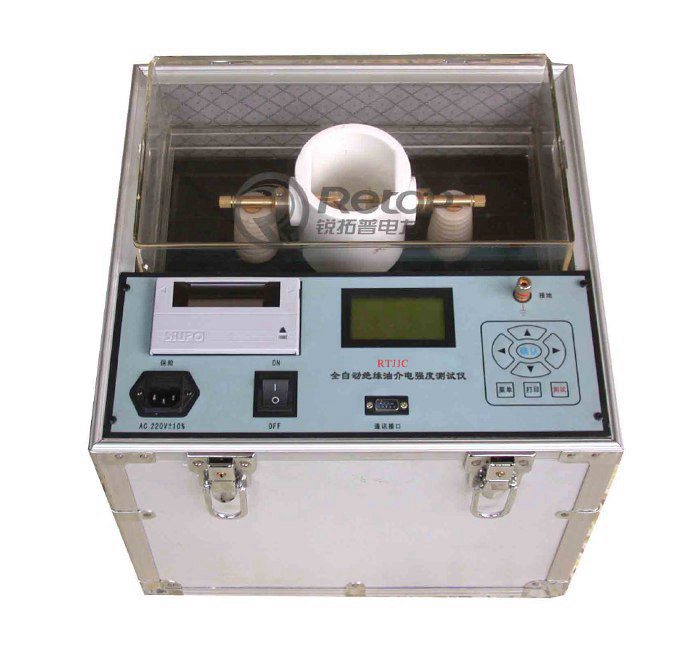

RTJJC-80KV 全自动绝缘油介电强度测试仪

三、试验步骤

(1)清晰和烘干试油杯、标准量规、搅拌用的玻璃棒和盖油杯用的玻璃板。

(2)用清洁干燥的油样瓶在设备的取样口取样油。

(3)用试油将油杯，常规冲洗三次。再用量规调整油杯电极间距（2.5mm）。再将试油搅拌用玻璃棒缓缓注入油杯，直至高出电极≥10mm。然后干式玻璃盖板，禁止15min，使油中气泡溢出。

(4)然后接通电源，并以3~5RV/s的速度均匀升压，直至油杯电极击穿，（KOF过流跳闸）断开电源。

(5)用搅拌玻璃棒 （直径约为2mm）在电极间轻轻拨动，清除电极表面因击穿产生的碳粒。

(6)搅拌后禁止5min再次加压。

(7)共应重复击穿六次、第一次不计算五次击穿平均值作为该试油耐压值。

四、注意事项

(1)试验应在温度15~35°C、湿度不大于75%条件下进行。

(2)升压应均匀、不停顿直至击穿。

(3)试验油击穿电流应控制在10mA左右(低压回路过流保护按变比设定)。

(4)在拭揩搅拌棒及量规时需用干净丝绸巾。

(5)不得使人手指触及及试油。
