测量目的
当电流由接地体流入土壤时，土壤中将呈现有电阻，这就是接地电阻。接地电阻包括接地体与设备间的连线、接地体本身和接地体与土壤间电阻的总和。
接地装置按其作用又可分为：
1、工作接地。利用大地作为导线或按电力网正常运行需要的接地，如变压器中性点接地，直流输电中的中性点。
2、保护接地。电力设备的金属外壳，为防止绝缘损坏导致外壳带电，为保护人身安全而设的接地，如变压器、断路器等外壳接地等。
3、过电压保护接地。为安全导泄强大的雷电流、过电压保护接地，如避雷器、避雷针接地。
4、防静电接地。如易燃油，天然气，输油、输气管道等接地，防止静电带来的危险。

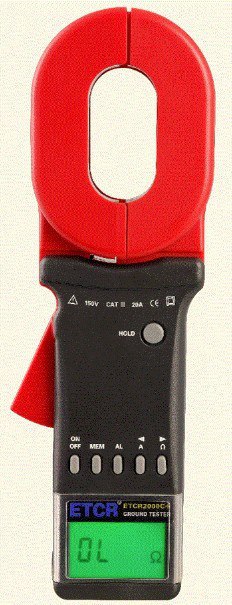

进入大地的溢散电流由直流、工频电流、雷电冲击电流等，对突然来说，根据不同性质的电流，呈现出不同的接地电阻值，因此接地电阻又可分为直流接地电阻、工频接地电阻和冲击接地电阻。本文主要讲工频接地电阻的测量。
对各种接地装置，接地电阻有不同要求，所以要检查测量各接地点是否符合装置要求、符合标 准。同时接地装置由于周围环境变化而产生变化，如由于气候因素、化学腐蚀、电场下的电腐蚀、外力破坏等，使接地装置受损，严重威胁设备安全运行，危机人身 安全。所以要定期测量个接地点的接地电阻。
1KV以上电气设备接地电阻允许值
序号 | 设备名称 | 接地电阻允许值(Ω) | |
1 | 大接地短路电流系统的电力设备 | ≤2000/I或R≤0.5Ω(I＞4000A时) | |
2 | 小接地短路电流系统的电力设备 | ≤250/I | |
3 | 小接地短路电流系统中无避雷器的配电线路杆塔 | 30 | |
4 | 有避雷器的配电线路杆塔 | p≤100Ω·m | 10 |
p=100~500Ω·m | 15 | ||
p=500~1000PΩ·m | 20 | ||
p=1000~2000Ω·m | 25 | ||
p≥2000Ω·m | 30 | ||
5 | 配电变压器 | 100kVA及以下 | 4 |
100kVA以下 | 10 | ||
6 | 阀型避雷器 | 10 | |
7 | 独立避雷器 | 10 | |
8 | 装于线路交叉点、绝缘弱点的管式避雷器 | 10~20 | |
9 | 装于线路上的火花间隙 | 10~12 | |
10 | 变电所的进线段及装管式避雷器处 | 10 | |
11 | 变电所的进线段装管式避雷器处 | 5 | |
12 | 变电所的进线段装阀式避雷器处 | 3 | |
13 | 人身安全接地 | 4 | |
14 | 接户线的第一根杆塔 | 30 | |
15 | 带电作业的临时接地装置 | 5~10 | |
16 | 高土壤电阻率地区 | 中性点不接地或经消弧线圈、小电阻接地系统 | 15 |
中性点直接接地系统 | 5 | ||
