产 品 说 明
随着现代工业技术的迅速发展，电工、电子产品的应用领域日益广阔，所经受的环境条件也愈来愈复杂多样。只有合理地规定产品的环境条件，正确地选择产品的环境防护措施，才能保证产品在储存运输中免遭损坏，在使用过程中安全可靠。因而，电工、电子产品进行人工模拟环境试验是保证其高质量所必不可少的重要环节。人工模拟环境试验是实际环境影响的科学概括，具有典型化、规范化、使用方便、便于比较等特点。环境条件的多样化和环境试验的重要性也对环境试验设备提出了更严格的要求。
自然界雨水对产品和材料的破坏，每年造成难以估计的经济损失。所造成的损害主要包括腐蚀、褪色、变形、强度下降、膨胀、发霉等，特别是电器产品因雨水造成短路而极易酿成火灾。因此针对特定的产品或材料进行外壳防护水试验是必不可少的一道关键程序。
本套摆管淋雨试验设备为大型敞开式设备，需安装在特设的实验室内对产品进行人工模拟淋雨试验。设备可以用来考核和确定电工、电子产品外壳和密封件在水试验后或在试验期间能否保证设备和元件良好的工作性能。设备能完全模拟外界淋雨环境，充分再现外界淋雨环境对产品所造成的影响。
本设备人工模拟淋雨试验，不包括有强风速的降雨，不考虑试验样品的温度与雨水温度的温度差作用所引起的大量进水。
本设备可以为科研、产品开发和质量控制提供相应的环境模拟和加速试验。
参 照 标 准
本产品参考GB 4208-2008外壳防护等级IPX3、4,GB/T 4942.1-2006及GB 2423.38-2005《电工电子产品基本环境试验规程 试验R：水试验方法》、GB/T10485-2007、GB 4706、GB 7000等国家标准中相对应的技术参数设计制造。
结构设计简介
本套摆动管法试验设备由摆管支架、摆管传动、旋转工作台、电气控制、供水系统等五部分组成。摆管立柱采用不锈钢方管焊接，保证在摆管摆动时的稳定性；设备的样品架、法兰、接嘴及其它附件配件均为不锈钢材料制作。
摆管由不锈钢管弯制，可以作±180度(理论)往返摆动，同时将控制在一定流量和压力的水通过摆管上的喷嘴喷出，对试验样品进行水试验。摆管摆动的传动装置设计合理，制作精密，维护方便。摆管摆动由先进的步进电机和减速机完成，摆动频率和角度及转盘的转速由可编程液晶控制器设定好后自动控制，操作简单。样品架转台设计载重50公斤，并且可以水平方向360度旋转，转速可以调整。整台设备设计合理，经久耐用。设备在符合国家标准的前提下，各方面性能都稳定的基础上更具备实用性和便于控制。

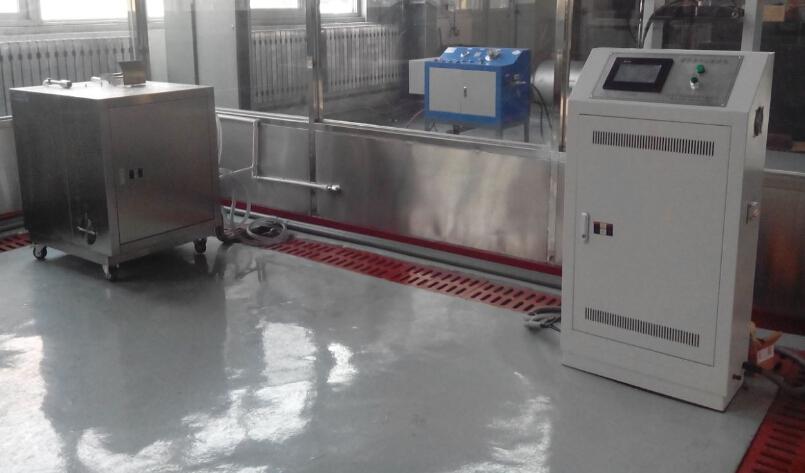

供水箱：设备配备一套供水箱提供试验用水。由304不锈钢板材制作，抗压耐腐蚀，容积200L，安装进水过滤器，水箱加盖，防止风尘杂物进入。水泵将水池中的水压入管道，通过调节泄压水阀，保持规定的流量和压力从摆管的喷嘴喷出。场地须考虑排水，使试验用水迅速排放，以不积水为佳。
玻璃转子流量计：实现对流量调节、显示。
指针式压力表：显示当前压力值。

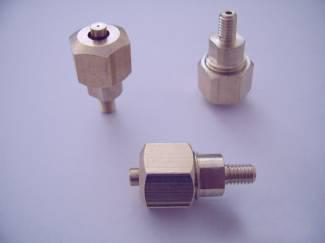

摆管喷头 流量计、压力表、调节阀 步进电机、减速机
技 术 规 格
l 型号：RTBL-800
l 试验台转速：1～5r /min可设可调
l 试验台承重：50kg
l 试验台面尺寸：ø600㎜（可根据客户需要设计）
l 摆管半径：800mm
l 喷水孔径：φ0.4mm
l 喷水孔间距: 50mm
l 喷水管管径: φ15mm
l 喷嘴夹角：±60°（IPX3）、±90°（IPX4）。
IPX3与IPX4夹角转换：IPX3试验时堵住两端30度针嘴。
l 摆管摆角幅度: ±60°（IPX3）；±160°（ IPX4）； 0～±170°可设可调
l 摆速调节: 60º/S，或自定义试验速度（40-70º/S范围内)可设可调
l 每孔平均水流速度： 0.07/min可调
l 试验水压： IPX3/4试验水压约80kPa。
电路控制和保护系统

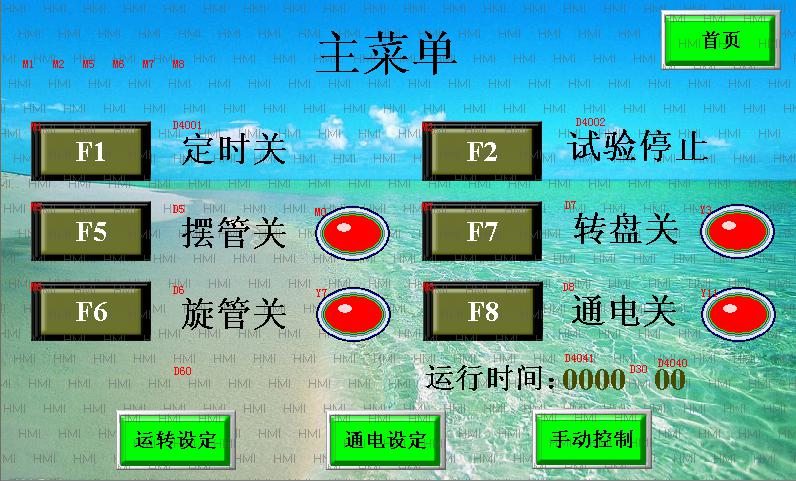

l 采用台湾进口7寸液晶触摸屏控制仪，PLC控制可分别对摆管、转盘、水泵和试验时间进行控制；摆动角度、频率、转盘转速能直接在触摸屏设定和显示，手动模式下摆管摆幅可以在允许范围内任意调节，同时触摸屏可直观显示当前摆管位置（相对角度）。
预设摆管摆动幅度和摆动速度、转盘转速
预设试验时间: 试验时间最大为9999小时59分
l 配备水过滤器；
l 无熔丝保护开关；
l 过载、漏电、全护套式接线端子；
l 具有自动关机等保护；
实验室设施布置
建议实验室的占用空间为深4000mm，宽5000mm，高于2500mm。墙面应使用不渗水的瓷砖贴面，贴面高度至少2500mm。合理位置有供水水源（尽量离房间外面的控制柜近些）。
实验室地面应由防滑防渗水的材料铺设，地面四周留有200mm宽，100mm深的排水沟，以利于试验时废水的排放，且废水可以经由排水沟顺利地排出室外，保证实验室地面不会有积水产生。
实验室房间外合适的位置（面积约1米见方）放置设备控制柜，安装防漏电的供电装置，设备使用电源为AC 380V 三相五线。
随 机 资 料
l 说明书、电路图、合格证、保修卡；
l 操作方法、注意事项、出货基本配件、维修保养事项；
设备使用条件
l 环境温度：5℃～＋35℃；
l 环境湿度：≤90%；（不结露）
l 电源要求：AC380（ ±10%）V/50HZ 三相五线制；
l 预装容量：2KW；
